ADSS Optički kabel iz zraka

ADSS optički kabel (All Dielectric Self-Supporting Optical Fiber Cable, Poznat i kao all-dielectric self-supporting tip optički kabel) je vrsta sve-dielektričnog samoodrživih optičkog kabla, koji se sastoji od dielektričnih materijala, sadrži potreban sistem podrške, i može se direktno obesiti na električni toranj Nemetalski optički kabl se uglavnom koristi za komunikacijsku liniju nadnošnog visokonaponskog sistema za prenos energije , a može se koristiti i za komunikacionu liniju u okolini nadnošnih ležećih kao što su područja sklona munjama i veliki prostori......

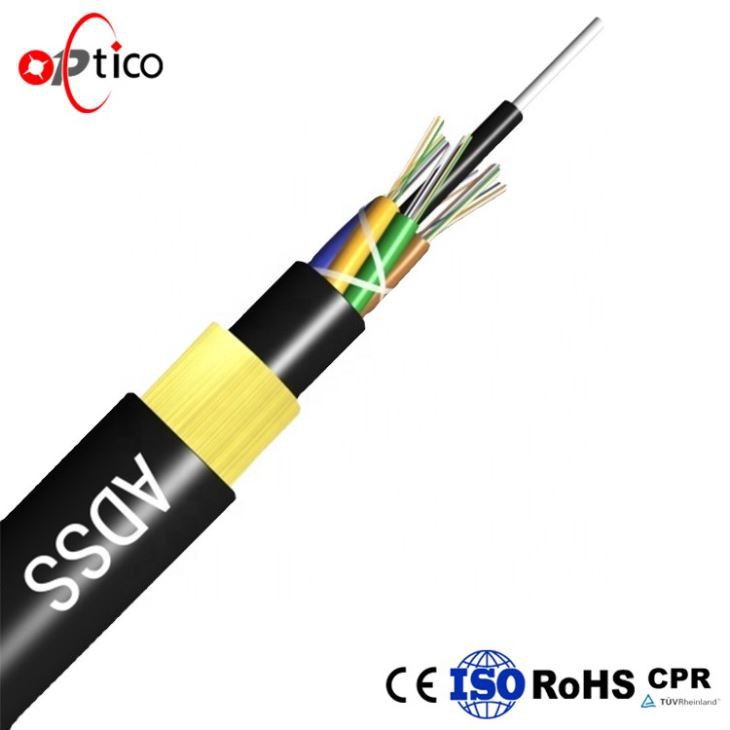

ADSS Optički kabel iz zraka

ADSS optički kabel (All Dielectric Self-Supporting Optical Fiber Cable, Poznat i kao all-dielectric self-supporting tip optički kabel) je vrsta sve-dielektričnog samoodrživih optičkog kabla, koji se sastoji od dielektričnih materijala, sadrži potreban sistem podrške, i može se direktno obesiti na električni toranj Nemetalski optički kabl se uglavnom koristi za komunikacijsku liniju nadnošnog visokonaponskog sistema za prenos energije , a može se koristiti i za komunikacionu liniju u okruženju nadnošnih ležećih kao što su područja sklona munjama i veliki prostori.

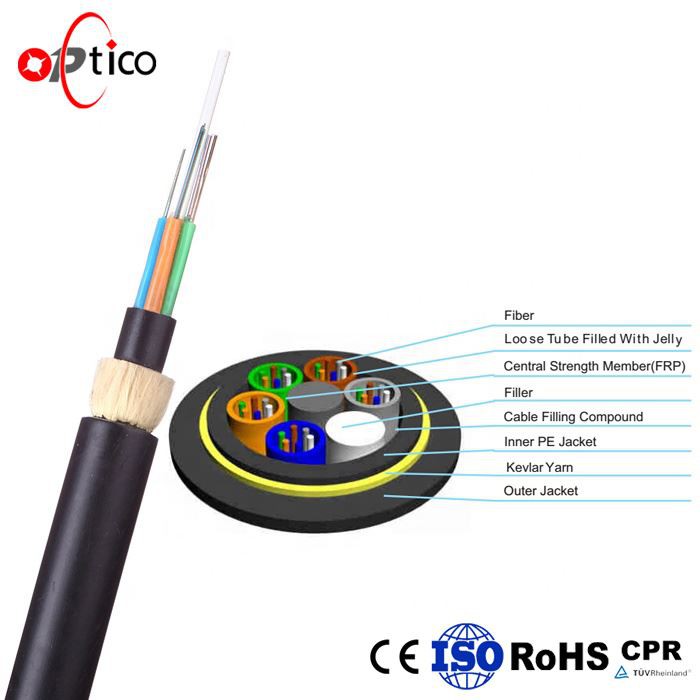

ADSS Cable Aerial Fiber Cable 1

Mjesto porijekla: Shenzhen, Kina

Brand Name: OPTICO

Broj modela: ADSS-48-300m

Broj dirigenta: ≥ 10

Struktura kabela: ADSS optički kabel

Primjena: Iz zraka

Opcije vlakana: ITU G652D , G657A, OM1, OM2, OM3, OM4

Broj vlakana: 2-288 Cores

Vlaka za instalaciju: 15KN

Radijus savijanja (Pod instalacijom): 20 x Vanjski promjer kabela

Član snage: Kevlar Yarn

Materijal od jakne: Crni polietilin (PE)

Certifikacija: ISO9001/CE/RoHS

Garancija (Godina): 2

Sposobnost snabdijevanja: 1000 kilometara/kilometara mjesečno

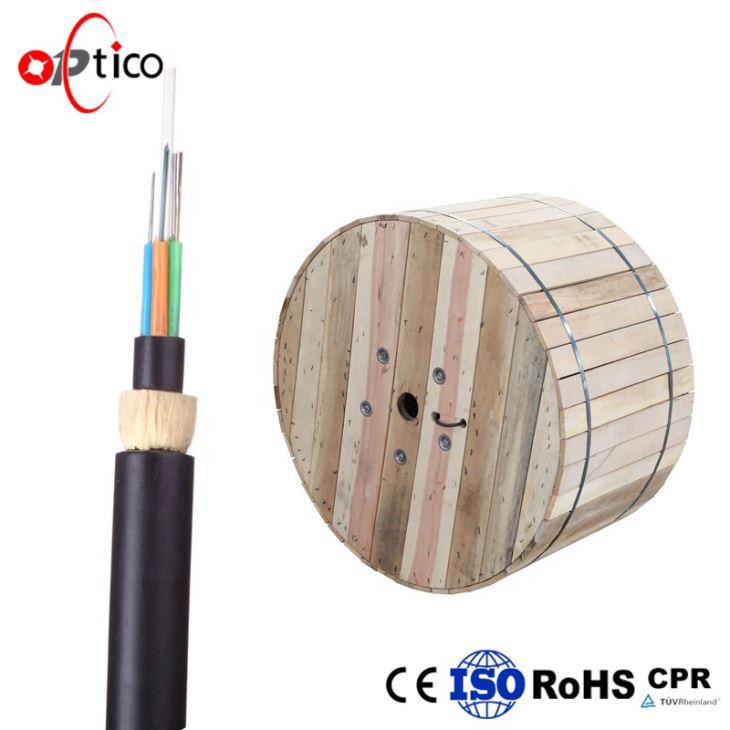

Ambalaža Detalji: drvena ljuska ,željezno-drvena kolja

Luka: Shenzhen

Osobine
Može se instalirati bez isključivanje struje.
Odlična izvedba. Maksimalni induktivni na operativnoj tački jakne može dostići 25kV.
Lagana težina i mali promjer smanjujući teret uzrokovan ledom i vjetrom i teretom na tornjeve i rekvizitima za leđa.
Velike dužine i najveći span je preko 200m.
Dobra izvedba vlasne čvrstoce i temperature.
Životni vijek dizajna je preko 30 godina.

Karakteristike ADSS optičkog kabla:

Mali promjer kabela, lagana težina, opseg može biti 1500M, a dodatno punjenje na tornju je nisko;

Visoka vlačna čvrstoća, koja može premašiti 90KN;

Ne-metalna konstrukcija, dobra izolacijska izvedba, zaštita od munje;

Sofisticirani proizvodni proces, aramid pređa je jednolično pod stresom, sa odličnim stresom i svojstvima naprezenja;

Odličan nastup protiv pucanja;

Najbolji učinak protiv korozije;

Može se konstruirati bez kvara struje, a kvar na strujne linije neće utjecati na normalan prijenos optičkog kabla;

Jednomodno, višemodno optičko vlakno i integrirani dizajn optičkog kabla;

Glatki oblik čini da optički kabel ima superiorne aerodinamičke performanse;

Sve-dielektrična optička konstrukcija kabla pogađa instalaciju i održavanje;

Širok spektar temperaturne prilagodbe, mali linearni koeficijent proširenja, udovoljavaju zahtjevima suštih okruženja.

Aplikacije
AdSS struktura ne sadrži nikakve metalne supstance, te je pogodan za područja munje i visokonaponska područja. Instalacija je jednostavna, a trošak je veći od ostalih običnih optičkog kabla. Općenito se koristi u područjima gdje je teško ležati, cross-lake, cross-river instalacije itd.

Struktura i tehničke specifikacije ADSS-SJ(50-150M)

Ref. Outer	Ref. Weight	Rec. Daily Max.	Max	Pauza	Snagu	Modulus od	Toplote	Pogodan Span
Dozvoljeno
Promjer	(kg/km)	Radni tenzija	Radni tenzija	Snagu	Član	Elastičnost	Proširenje	(NESC Standard,m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Koeficijent
	PE Jakna	AT Jakna				(mm2)	(kN/mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

Struktura i tehničke specifikacije ADSS-DJ(50-750M)

Ref. Outer	Ref. Weight	Rec. Daily Max.	Max Dozvoljeno	Pauza	Snagu	Modulus od	Toplote	Pogodan Span
Promjer	(kg/km)	Radni tenzija	Radi Napetosti	Snagu	Član	Elastičnost	Proširenje	(NESC Standard,m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Koeficijent
	PE Jakna	AT Jakna				(mm2)	(kN/mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
