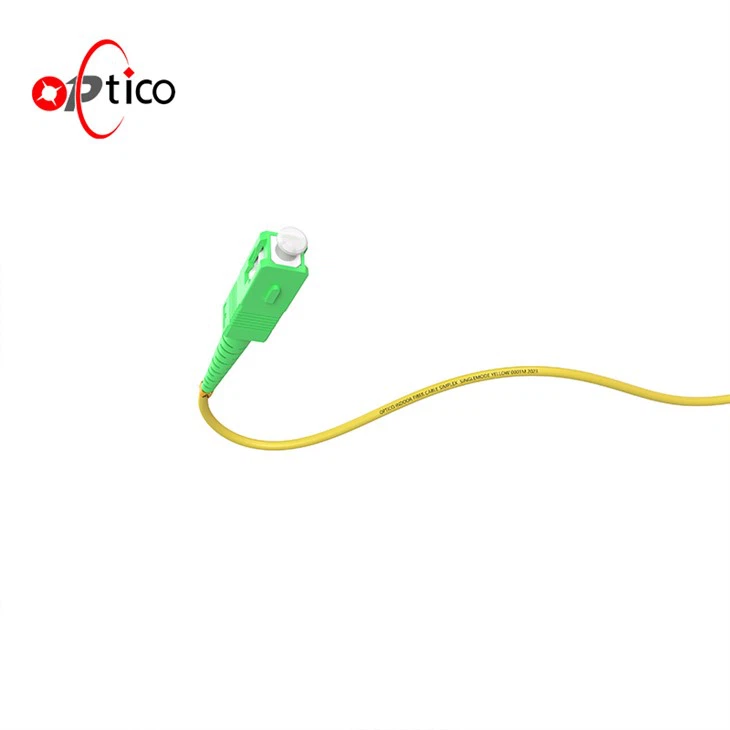

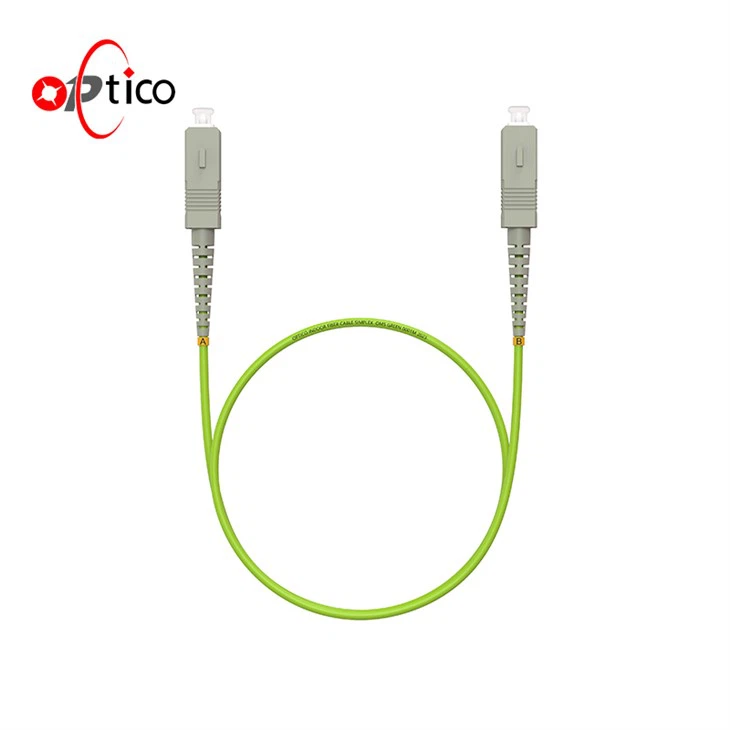

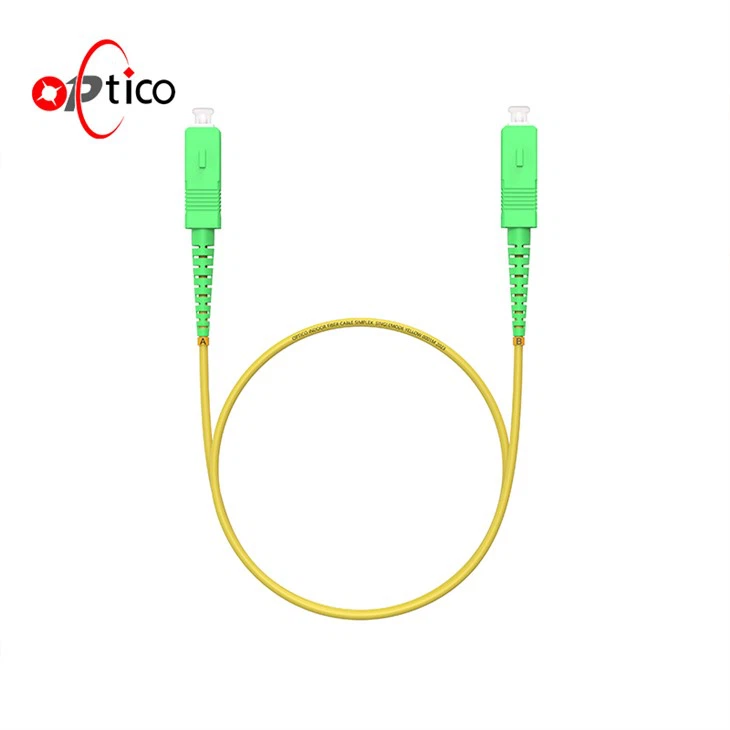

SC LC FC Optic Jumper
Optički grip za patch kabel (poznat i kao optički konektor optičkog vlakana) odnosi se na činjenicu da su oba kraja optičkog kabla opremljena priključnim čepovima koji se koriste za realizaciju aktivnog spajanja optičkog staze; utikač s jednim ciljem naziva se pigtail. Optički vlakno zakrpa (kabel optičkih vlakana / kabel) sličan je koaksijalnom kablu, osim što nema mrežnog štita. U centru je staklena jezgra za širenje svjetlosti. U multimodnim vlaknima promjer jezgre je 50 ~ 65 μm, koji je otprilike ekvivalentan debljini ljudske kose. Prečnik jednostrukih vlakana je 8 μm ~ 10μm. Izvana jezgre okružena je staklenim premazom s manjim indeksom refrakcija od jezgre kako bi optički vlakno držao u srži. Vani je tanki sloj plastične jakne za zaštitu premaza.
| Jedan režim | Multimode | |
| Gubitak umetanja | Manje od ili jednako 0.2db (APC), IL<=0.3dB(PC); | Manje od ili jednako 0,25db |
| Povratni gubitak | Veći ili jednak 50dB (PC), veći ili jednak 65dB (APC) | |
| Ponovljivost | Manje ili jednako 0,1 | |
| Radna temperatura | -40 stepena do +85 stepen | -20 stepena do +70 stepen |
Corning / YoFC vlakno
CCTC keramički ferrule
Povjerenje našeg brenda dolazi iz snažnog proizvodnog tima
100% testirano prije isporuke
IL / RL test
3D test
Krajnji površinski test
Scene aplikacija
Lans
CATV
Wans
Klasifikacija i pregled skakača vlakana za patch kablove su sljedeći
Postoje mnoge vrste vlakana (također nazvanih vlaknastim konektorima), odnosno vlaknasti konektori koji se povezuju s optičkim modulima, a ne mogu se međusobno koristiti naizmjenično. SFP modul povezan je sa LC vlaknom konektorom, a GBIC je povezan sa konektorom SC vlakana. Slijedi detaljan opis nekoliko najčešće korištenih optičkih konektora u mrežiInženjering:
①FC vlakno optički skakač: Vanjska pojačanje metoda je upotreba metalnog rukava, a metoda pričvršćivanja je vijak. Općenito se koristi na strani ODF (koji se najviše koristi na patch panelima)
②SC JCSC Jumper: Konektor za povezivanje optičkog modula GBIC, njegova ljuska je pravougaona, metoda pričvršćivanja je utikač u obliku PIN-a, nema potrebe za rotacijom. (Najviše se koristi na prekidačima usmjerivača)
③ JUMPER TIP Optički vlakno: Obično se koristi u optičkom rasporednom okviru vlakana, ljuska je okrugla, a metoda pričvršćivanja je vijka. (Za vezu od 10Base-F, konektor obično je ST tip. Obično se koristi u distributivnom okviru vlakana)
④LC optički Jumper: Konektor za povezivanje SFP modula, izrađuje se mehanizmom zasuna modularnog Jacka (RJ) koji je jednostavan za rukovanje. (Koristi ruter)
Vrste aplikacija
CE
CPR
ISO
Rohs
Vodič za izbor
Postoje tri glavne vrste skakača od vlakana prema vrsti raskida: ST-ST, SC-SC, ST-SC. Prema vrsti optičkog vlakana, uglavnom postoje dvije vrste vlakana i višenamjenskih vlakana za jedno režime. Specifikacije dužine skakača su 0,5 m, 1m, 2m, 3m, 5m, 10m, itd. Prema vanjskom platnom kablu, može se podijeliti u običnu vrstu, običnog tipa za retardanta plamena, nisko dim, bez halogena bez plamena, itd.
Prema požarskoj ocjeni zgrade i zahtjeva za otpornost na požar materijala, integrirani sustav ožičenja trebao bi poduzeti odgovarajuće mjere. Prilikom polaganja kablova ili optičkih kablova u zapaljivoj površini i građevinskim osovinama, treba koristiti retardan kablove i optički kablovi; Na velikim javnim mjestima, treba koristiti retardant plamena, niski dim i kablove ili optički kablovi s niskim toksičnim kablovima; Treba koristiti susjednu opremu Sobe ili Junction Oprema za rezanje ožičenja.
