Radni princip optičkog atenuatora vlakana
Optički atenuatori vlakana obično proizvode atenuaciju upijajući svjetlost.
Optički atenuator vlakana ima radni raspon talasne dužine koji može apsorbirati svjetlosnu energiju. Na ovoj talasnoj dužini, ne bi trebalo da reflektuje svetlost jer to može da izazove nepotreban odsjaj jeka u optičkim sistemima vlakana.
Drugi tip atenuatora optičkog vlakna koristi određenu dužinu optičkog vlakna visokog gubitka kako bi smanjio svoju ulaznu snagu optičkog signala, i radi na način da je njegova snaga izlaznog signala manja od ulazne snage signala.
Smanjite optičku snagu kroz apsorpciju, refleksiju, difuziju, raspršenje, skretanje, difrakciju i disperziju optičkog signala.
Optička tehnologija uključena u optički atenuator
(1) Tehnologija izolacije zraka: Prijenos svjetlosti u optičkom vlaknu ograničen je zakonom totalne refleksije, i ne može se raspršiti, a inteziv je relativno stabilna. Nakon što se odvoji od optičkog vlakna i doda se zračni jaz između optičkog vlakna i optičkog vlakna, svjetlost će se raspršiti, uzrokujući oteženje svjetlosti.
(2) Tehnologija raseljenja i dislokacije: Ova metoda je premjestiti jezgre dva optička vlakna na malu količinu prijevoda i dislokacije kako bi se postigao učinak gubitka snage.
(3) Tehnologija atenuacionih vlakana: Prema apsorpcionom efektu metalnih iona na svjetlost, razvija se vlakno za atenuaciju dopirano metalnim ionima. Vlakno za attenuaciju se ubača u keramičku ferulu, a nakon posebnog procesa, može se napraviti u pozitivan i negativan fiksni atenuator.
(4) Metoda apsorpcije stakla: Optički poliran neutralni apsorpcioni stakleni lim se također može koristiti u proizvodnji optičkog atenuatora.
Kada će se optički atenuator koristiti?
Kada je optička snaga koju prima optički prijemnik relativno velika i premašuje njegov raspon nosivosti, kada dođe do poremećaja zasićenosti.
Polja primjene atenuatora optičkog vlakna:
Optička mreža za komunikaciju vlakana
Mreža svjetlosnih podataka
Mreža FIBER CATV
Mjerenje optičkog uređaja velike snage
Evaluacija linija
Veza, podešavanje itd. između uređaja.
Atenuacija optičkog atenuatora
Domet atenuacije optičkog atenuatora je 0-65dB.
Među njima, raspon atenuacije malog promjenjivog atenuatora je 0-25dB, a raspon podešavanja je mali.
Prednosti testnog sistema optičkog atenuatora vlakana
Ponovenost atenuacije
Dobra zamjenjivost
Visoka preciznost
Lagana, mala veličina, dobra pouzdanost
Atenuacija malo varira sa talasnom dužinom, dodatni gubitak je nizak, a stabilnost dobra.
Koji je dodatni gubitak optičkog atenuatora?
Inherentni gubitak optičkog atenuatora se obično sačinjava od atenuacije uzrokovane gubitkom konektora optičkog vlakna i nečistog kraja konektora.
Klasifikacija atenuatora optičkog vlakna

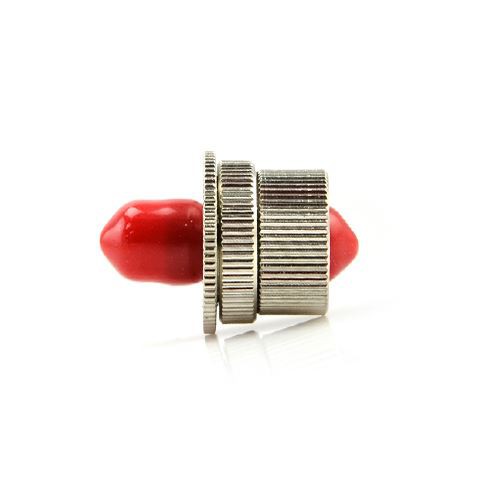

1. Promjenjivi atenuator vlakana
Promjenjivi atenuator vlakana je napravljen od ublažavajućih vlakana dopiranih metalnim ionima, što može podesiti optičku snagu na potreban nivo.
2. Attenuator fiksnih vlakana
Princip koji fiksirao optičke atenuatore može koristiti više funkcija za optičke sisteme vlakana.
Ima dvije glavne kategorije, i to tip linije i tip utikača.
Tip linije izgleda kao običan optički skakač, koji se sastoji od optičkog kabla koji povezuje dva konekotora određenog tipa.
Atenuator tipa utikača izgleda kao konektor optičkog vlakna velike glave, ima mužjaka i ženke, te istu vrstu običnih konektora, na primjer, FC, ST, SC i LC.
Fiksni optički attenuator je generalno napravljen u obliku premicenog konektora, koji može da realizuje vezu sa optičkom liniju vlakana.
Osim toga, krajnja faca optičkog vlakna će biti platiran metalnim filmom određene debljine, a zračni jaz od nekoliko mikrona ostavljen je u optičkom putu kako bi se dobila fiksna atenuacija.

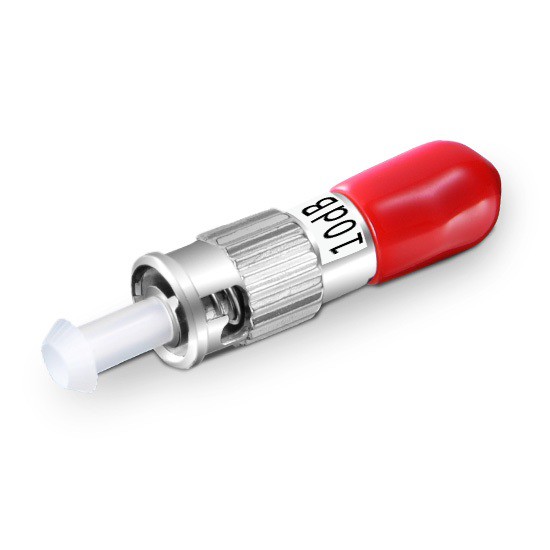

3. Ženski i muški atenuator optičkog vlakna

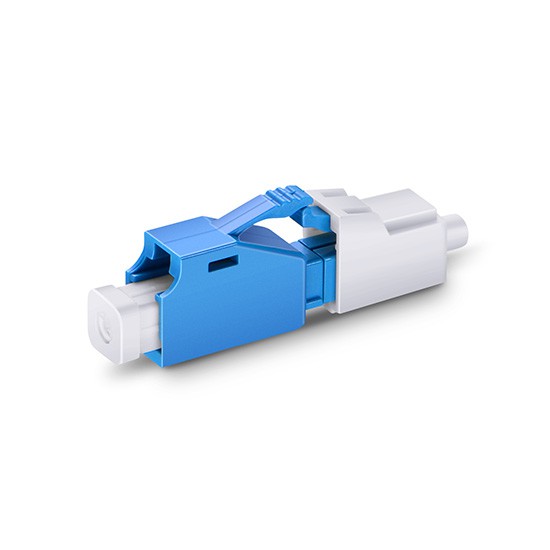

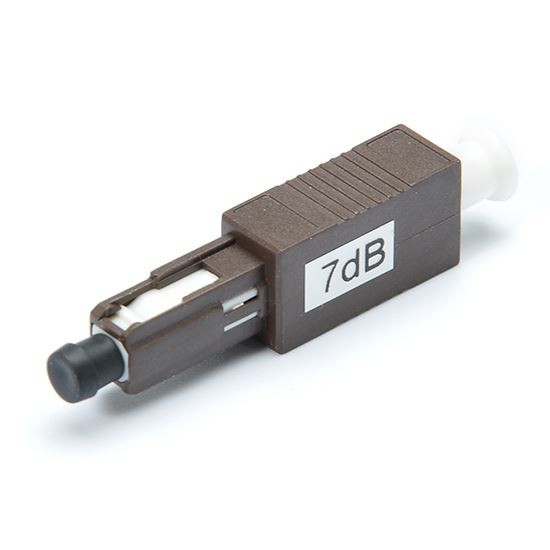

Ovo je muško-ženski uređaj za različite dizajne konektora (LC/SC/FC/ST/MU), PC, UPC ili APC brušenje (APC može odabrati zašiljene ili stepane ferrule), vrijednost atenuacije: 1~30dB.
Valna dužina: jednostruki mod 1310um, 1550um ili dual wavelength; multimode 850um ili dual wave dual dulength, opremljen sa kapom prašine.
Osobina Yin-Yang optičkog atenuatora vlakana: metalna iono-dopirana atenuaciona vlakna postižu efekat attenuacije, visoku otpornost na snagu, izvor svjetlosti, malu veličinu, visoku preciznost, dobru stabilnost, više oblika, i jednostavan za korištenje.
Posljednja tačka je raspon primjene attenuatora optičkog vlakna: optički distribucioni okviri, mrežni sistemi optičkog vlakna, sistemi za prijenos optičkog optičkog vlakna velike brzine, sistemi kablovske televizije (CATV) sistemi, međugradski prtljažnik gusta talasna dužina diobe multipleksing (DWDM) sistemi, optički dodaci/kap multiplekseri ( OADM).
