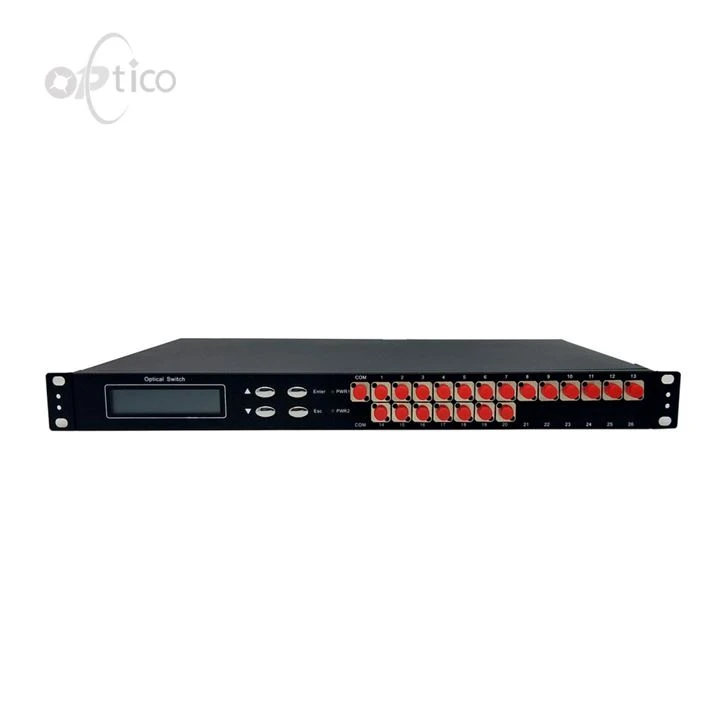

Mehanički optički prekidač tipa 1U za montažu u rack
Višekanalni mehanički optički prekidač je vrsta optičkog kontrolnog uređaja, koji ima ulogu kontrole optičkog puta i pretvaranja optičkog puta. On igra važnu ulogu u optičkim komunikacijskim aplikacijama. Optički prekidač master. Optički prekidač serije OPTICO 7206 je također uređaj za kontrolu optičke putanje, koji se uglavnom koristi u višestrukoj optičkoj kontroli, LAN automatizaciji višesvjetlosnih detektora u optičkim prijenosnim sistemima, prebacivanju i optičkom sensingu u više tačaka dinamičkog nadzornog sistema za postizanje Odabir rute na potpuno optičkom nivou, izbor valne dužine i funkcije zaštite samoizlječenja.
Dijagram optičkog puta
Specifikacije proizvoda
| Predmeti | Specifikacije | |
| Radna talasna dužina (nm) | 1260~1650nm | 850/1300nm |
| Testiranje talasne dužine (nm) | 1310/1500nm | 850nm |
| Gubitak ubacivanja (dB) | tip.:<1.0, Max:<1.2 | |
| Povratni gubitak (dB) | SM Veći ili jednak 50 MM Veći ili jednak 30 | |
| Preslušavanje (dB) | SM Veći ili jednak 55 MM Veći ili jednak 35 | |
| PDL(dB) | Manje ili jednako 0.05 | |
| WDL(dB) | Manje ili jednako 0.25 | |
| TDL(dB) | Manje ili jednako 0.25 | |
| Tip vlakna | SM(9/125) | MM (50/125, 62,5/125um) |
| Ponovljivost (dB) | Manje ili jednako ±0.05 | |
| Prebacivanje tokom vremena (ms) | Manje ili jednako 10 (Susedni kanal) | |
| Monitoring port | RJ45, RS-232 | |
| Tip konektora | FC/PC, FC/APC | |
| Radno napajanje | AC:85~264V(50/60HZ)/ DC:36~72V | |
| Maksimalna optička snaga (mW) | Manje ili jednako 500 | |
| Radna temperatura (stepen) | -10~ plus 60 | |
| Temperatura skladištenja (stepen) | -40~ plus 85 | |
| Relativna vlažnost (procenti) | 5~95 | |
| Dimenzija (mm) | Standardni 19 inča (1U) | |
Dijagram vremenskog slijeda:
Uputstvo za korisnika
1. 1. Struktura prednjeg panela
(1)LCD ekran: prikazuje adresu uređaja, trenutni kanal i povezane informacije.
(2)▲ -- taster gore; ▼ -- Taster nadole; Unesite -- taster OK; Esc -- Otkažite ključ.
(3) Indikator snage PWR1, PWR2: indikator radne snage.
(4) Opis optičkog interfejsa: I/O portovi na panelu uređaja su javni portovi, 1, 2, 3...... I 16 su brojevi kanala.
1.2. Struktura zadnjeg panela
(1) Interfejsi napajanja DC i AC: ulazni interfejsi opreme koja radi AC i DC napajanje.
(2) RJ45 Ethernet port, RS-232 serijski port: Interfejs za komunikaciju podataka koji nadgleda uređaj.
1.3. Opis povezivanja uređaja
1.3.1 Šematski opis unutrašnjeg optičkog puta
1.4. Informacije o narudžbi: OP-7206-1×NABCDEFGH
Primjer:OP-7206-1×24-1-L-ETH/232-SM-FS-220/48-02-FA
| A | B | C | D | E | F | G | H |
| Tip | Način prikaza | Način kontrole | Tip vlakna | Radna talasna dužina | Napajanje | Veličina i priključak | Tip konektora |
| 1.Motor | L:LCD | 232:RS232 | SM: SM, 9/125 | 85:850±40nm | 220:AC 220V | 02: 483x330x88mm | OO: Ne |
| 2.Relay | K:KEY | ETH:Eternet | M5:MM, 50/125 | O: O pojas (1260~1650nm) | 48: DC{1}}V | LP:LC/PC | |
| 3.MEMS | ETH/232:Eternet/RS232 | M6: MM, 62,5/125 | C: C pojas (1530~1565nm) | 220/48: AC 220V&DC-48V | LA:LC/APC | ||
| 4.Magnet | X: Drugi | X: Drugi | L: L pojas (1565~1625nm) | FP:FC/PC | |||
| 12: Motor/Relej | U: U pojas (1625~1675nm) | FA:FC/APC | |||||
| X.Others | FS: 1260~1650nm | SP:SC/PC | |||||
| FS2: 1400~1700nm | SA:SC/APC | ||||||
| STP:ST/PC | |||||||
| STA:ST/APC | |||||||
| X: Drugi |
