100G 8-kanalni DWDM Mux/Demux modul
DWDM pasivni Mux Demux moduli isporučuju prednosti multipleksera gustog talasa u potpuno pasivnom rešenju. Dizajnirani su za prijenos na duge udaljenosti gdje su talasne dužine čvrsto spakovane u opsegu talasnih dužina C-opsega, do 48 talasnih dužina u mreži od 100GHz (0,8nm) i 96 talasnih dužina na 50GHz mreža (0,4 nm). ITU G.694.1 standard i Telcordia GR1221, GR1209, CE, RoHS, FCC su usklađeni.
OPTICO DWDM Mux Demux su modularni, skalabilni i savršeno prilagođeni za transport PDH, SDH / SONET, ETHERNET usluga preko WWDM, CWDM i DWDM u optičkim metro edge i pristupnim mrežama.
Specifikacije proizvoda
| Parametar | 4 Channel | 8 Channel | 16 Channel | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Valna dužina kanala (nm) | ITU 100GHz mreža | ||||||
| Tačnost centralne talasne dužine | ±0.5 | ||||||
| Razmak kanala (GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | Veće ili jednako 0.22 | ||||||
| Gubitak ubacivanja (dB) | Manje ili jednako 1,6 | Manje ili jednako 2,5 | Manje ili jednako 3,5 | ||||
| Ujednačenost kanala (dB) | Manje ili jednako 0.6 | Manje ili jednako 1.0 | Manje ili jednako 1,5 | ||||
| valovitost kanala (dB) | 0.3 | 0.3 | 0.3 | ||||
| Izolacija (dB) | U susjedstvu | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| Nesusedni | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| Gubitak umetanja Temperaturna osjetljivost (dB/ stepen) | Manje ili jednako 0.005 | ||||||
| Temperaturni pomak talasne dužine (nm/stepen) | ＜0.002 | ||||||
| Gubitak ovisan o polarizaciji (dB) | ＜0.1 | ||||||
| Disperzija načina polarizacije (PS) | ＜0.1 | ||||||
| usmjerenost (dB) | ＞50 | ||||||
| Povratni gubitak (dB) | ＞45 | ||||||
| Maksimalna predaja snage (mW) | 500 | ||||||
| Radna temperatura (stepen) | -5~+75 stepen | ||||||
| Temperatura skladištenja (stepen) | -40~+85 stepen | ||||||
| Dimenzija pakovanja (mm) | L100xW80xH10(8CH Mdoule) | ||||||
Prijave
Project Case
Kako biste zadovoljili aplikacije kupaca, povežite 8ch C53-C60 DWDM Mux Demux na 1530nm kanal 8ch CWDM Mux Demux kako biste postigli hibrid. Boost pojačalo je raspoređeno da pojača izlaz jednog kanala, čime se optimizuje preostali kvalitet i kvalitet signala veze.
Različite metode prijenosa
WDM sistem dvosmjernog prijenosa sa jednim vlaknom
WDM dvosmjerni sistem prijenosa sa dvostrukim vlaknima
Prednosti našeg DWDM-a
Mali gubitak umetanja
Visoka izolacija kanala
Uštedite resurse vlakana
Other Highlights
• Multipleksiranje 8 kanala na fiber paru
• Mali gubitak umetanja
• LC/UPC konektori
• 1% port za monitor za Tx i Rx, osigurava lako rješavanje problema bez zastoja
• 1310nm port omogućava preklapanje na postojeću naslijeđenu 1310nm mrežu kao što je 1000Base SFP LX, 10G SFP+ LR, 40G
QSFP+ LR4 i 100G CFP LR4
• Port za proširenje za buduće proširenje kapaciteta
• U skladu sa ITU G.694.1, 100GHz ITU pojas, 0,8 nm razmak
• Visokokvalitetna tehnologija filtera tankog filma
• Pasivan, nije potrebna struja (MTBF oko 500 godina)
Naše povjerenje u brend dolazi od snažnog proizvodnog tima
Međunarodni certifikati
CE-WDM
CPR
ROHS
Jaka proizvodna snaga
4 pune WDM proizvodne linije
Uvozna oprema za testiranje

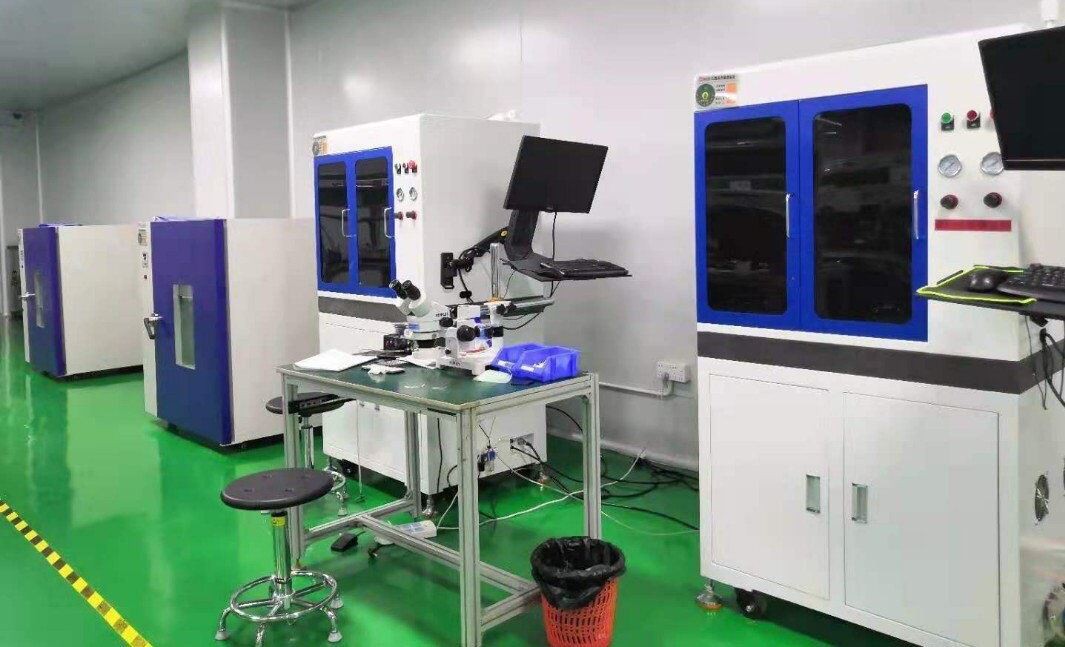

Ciklus visokih i niskih temperatura
Kako bismo mogli stati uz tebe
-
Brz odgovor u roku od 24 sata
-
Usluga jedan na jedan
-
Profesionalna tehnička podrška tima
-
Obezbedite najkvalitetnija rešenja
-
Snažan proizvodni tim
-
Najstroži standardi kontrole kvaliteta
-
Brza dostava
