Opis proizvoda

OPTICO nudi premium seriju od polarizacije (PM) spojnica 1x2 koji pokrivaju puni spektar (460-2000 Nm), dizajniran da podijeli jedan unos vlakana u dvije izlazne staze. Ove spojnice koriste PANDA vlakana da isporuči visoke omjere izumiranja za svjetlo ulazak u sporednu osovinu vlakana. Polarizacijski spojnici koji se održavaju bikonski konusni (FBT) dizajnirani su za visoko precizno optičke prijenosne sustave signala, omogućavajući efikasnu distribuciju električne energije uz očuvanje stanja polarizacije optičkog signala. Ova linija proizvoda široko se koristi u zahtjevnim aplikacijama kao što su optički optički osjet, optički komunikacijski sustavi, interferometrija, kvantna komunikacija i naučna istraživanja, gdje su kritični za zadržavanje i stabilnost polarizacije.

PM480 / PM X2 FBT spojnice optimiziraju se za uobičajene valne dužine medicinskih i slikanja, uključujući 473 Nm, 488 Nm, 520 Nm i 532 Nm.

Za spojnice koje rade u rasponu 560-2000 Nm, općenito se ne preporučuju aplikacije za kombiniranje snopa. Neiskorišteni portovi se interno raskičuju u sklopu spojnog kućišta kako bi se smanjila refleksija za umanjivanje.

Vodič za odabir spojnog konoplja 1x2 pm.

Neuspoređena fleksibilnost preko spektra.
Od ultraljubičastog do infracrvenog spojnog spojnica 1 × 2 PM FBT podržava izuzetno širok raspon talasnih dužina - koji se proteže od 405 Nm do 2000 Nm. Da li je vaša aplikacija zahtijeva preciznost (± 15 Nm) preciznost ili širokopojasni (± 40 ~ 100 Nm), naša PM FBT spojnice nude opsežan izbor kako bi se zadovoljile potrebe kvantne optike, biomedicinskih sistema i telekomunikacijskih aplikacija.

Specifikacije proizvoda

Parametar		Specifikacija
Radna talasna dužina		480 ± 15nm	780 ± 15nm	980 ± 15nm	1064 ± 65nm	1950 ± 100nm
Gubitak umetanja (dB)	50:50	4.1 /4.1	3.9 /3.9	3.6 /3.6	4.1 /4.1	3.4/3.4
	25:75	2.2/7.2	2.0/7.0	1.7/6.7	2.0/7.5	1.6/6.5
	90:10	1.3/11.5	1.1/11.1	0.9/10.9	1.0/11.9	0.8/10.8
	99:1	0.9/24.8	0.7/24.6	0.5/24.4	0.6/27.5	0.4/23.3
Omjer izumiranja (dB)	50:50	18.0/18.0	18.0/18.0	20.0/20.0	18.0/18.0	20.0/20.0
	25:75	18.0/18.0	18.0/18.0	20.0/20.0	18.0/18.0	20.0/18.0
	90:10	18.0/18.0	18.0/18.0	20.0/20.0	18.0/18.0	20.0/17.0
	99:1	16.0/16.0	16.0/16.0	20.0/16.0	18.0/18.0	20.0/11.0
Povratni gubitak (dB)	Min	60
Višak gubitka (dB)	Max	0.7	0.5	0.3	0.5	0.5
PDL		<0.1 dB
Radna temperatura		-40 stepena do +85 stepen
Vrsta vlakana		Koherentan pm
Omjer spojnice		1% do 50% (prilagodljivo)
Konfiguracija		1x2, 2x2 Dostupno
Dužina pigtail		Prilagodljiv
Materijal jakne		900μm / 2.0mm / 3,0 mm PVC ili čelična cijev
Za veću talasnu dužinuOEM / ODM, PLEASE se odnose na priložene specifikacije

Karakteristike proizvoda

Visok omjer izumiranja: Efikasno održava stanje polarizacije svjetlosti, osiguravajući stabilnost u primjenama osjetljive na polarizaciju.
Nizak gubitak umetanja: Zaposleva preciznu fudionu tehnologiju koja će pružiti izvrsne optičke performanse.
Izvrsna stabilnost: Održava pouzdane performanse u različitim temperaturama i mehaničkim stresom, što ga čini pogodnim za raznolike okruženja.
Kompaktna struktura: Mali faktor obrasca omogućava jednostavnu integraciju i ugradnju.
Dostupan je više omjera spojnica: Ponuđeno u konfiguracijama 1 × 2 i 2 × 2, s prilagodljivim omjerima spojnica od 1% do 50%.

Polarization Maintaining 1x2 FBT Coupler 2

Prilagodljive opcije

Radna talasna dužina: Prilagodljiv od 650 Nm do 2000 Nm
Omjer spojnog spojnog i kanala: Opcije poput 1 × 3, 1 × 4, itd.
Vrste vlakana: Pm panda, pm panda + sm, itd.
Pigtail Duljina i jakni materijal: Dostupno u 900 μm, 2,0 mm ili 3,0 mm PVC jakne ili čeličnom cijevi.

Primjena proizvoda

Brzi optički komunikacijski sustavi

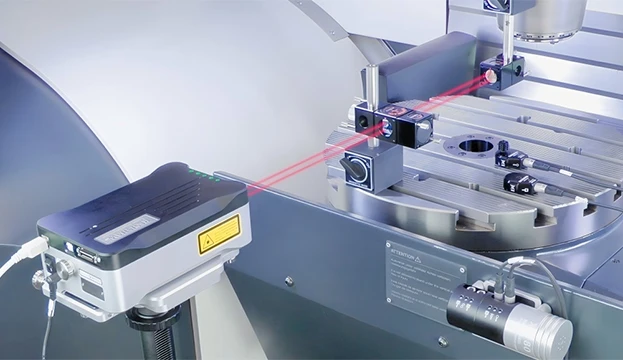

Optički interferometrija i senzorski sustavi
Kontrola polarizacije u laserskim sistemima
Kvantna optika i precizno mjerenje
Integrirano ispitivanje uređaja za održavanje polarizacije

Brzi optički komunikacijski sustavi

Optički interferometrija i senzorski sustavi

Kvantna optika i precizno mjerenje

Popularni tagovi: Polarizacija održavanje 1x2 FBT spojnice, Kine, proizvođača, dobavljača, tvornice, veleprodaju, prilagođene

Gubitak nSertion-a: Smanjenje optičke moći iz ulaza u izlaz spojnice. Za uređaje za održavanje polarizacije (PM), ovo mjerenje se izvodi pod određenim uvjetima - obično s brzam osi blokiranim. To znači da se gubitak umetanja mjeri isključivo za svjetlost koja se prenosi kroz sporu osovinu, dok se brza os potiskuje.
Njegova formula izračuna:

17546194742319

Omjer izumiranja (ER):Omjer izlazne snage između spore osi i brze osi, što ukazuje na sposobnost uređaja da održava polarizaciju duž jedne osi.
Njegova formula izračuna:

P_{Slow Axis}:Optička snaga usklađena s sporim osi na izlazu.
P_{Brza os}:Optička snaga propuštanja duž brze osi na izlazu.

Metoda ispitivanja:

Koristite polarizirani izvor svjetlosti i pokrenite svjetlost duž spore os.

Upotrijebite separator polarizacije (npr. Polarizirajući razdjelnik snopa, PBS) za odvajanje sporih i brzih osi na izlazu.

Izmjerite izlaznu snagu na sporim i brzim osovinama.

PDL (Polarizacijski ovisan gubitak):Varijacije u gubitku od umetanja uređaja kada se polarizacija stanja ulaznog svjetla mijenja.
Njegova formula izračuna:

P_max: Maksimalna izlazna snaga mjerena u različitim stanjima polarizacije.
P_min: Minimalna izlazna snaga mjerena je u različitim stanjima polarizacije.

Metoda ispitivanja:

Ulazna signalna svjetlost pomoću izvora svjetla s podesivom stanjem polarizacije.

Zakrenite stanje polarizacije da biste promatrali maksimalne i minimalne vrijednosti gubitka umetanja.

Izračunajte PDL na osnovu maksimalnih i minimalnih vrijednosti.

Povratni gubitak:Povratni gubitak (RL) odnosi se na omjer svjetlosne snage koji se odražava od ulaznog kraja uređaja na ulaznu snagu (izražena u decibelama DB) koja odražava mogućnost uređaja za suzbijanje reflektirane svjetlosti.
Njegova formula izračuna:

P_povratak : Optička snaga odražavala se natrag na ulazni terminal.
P_unos: Ulazna optička snaga.

Metoda ispitivanja:Koristite OTDR ili namjenski tester za razmišljanje za mjerenje odražene optičke snage na kraju ulaza uređaja i izračunajte gubitak povratka (RL).

Višak gubitka (el):Višak gubitka odnosi se na razliku između ulazne snage i ukupne izlazne snage uređaja - tj. Dodatni gubitak napajanja izvan predviđenog omjera spojnica. Direktno utječe na ukupni gubitak umetanja (IL) uređaja i utječe na proračun Sistem signala.
Izvrsna kontrola procesa može učinkovito smanjiti višak gubitka, čime poboljšava ukupne performanse uređaja.
Njegova formula izračuna:
