Shenzhen Optico Communication Co., Ltd. je jedan od najvjerodostojnijih proizvođača i dobavljača 16f ar obloženih sn mt kablova za testiranje u Kini. Slobodno prodajete visokokvalitetne prilagođene proizvode po konkurentnim cijenama iz naše tvornice. Ako imate bilo kakav upit o besplatnom uzorku, slobodno nam pošaljite e-poštu.
Profil proizvoda

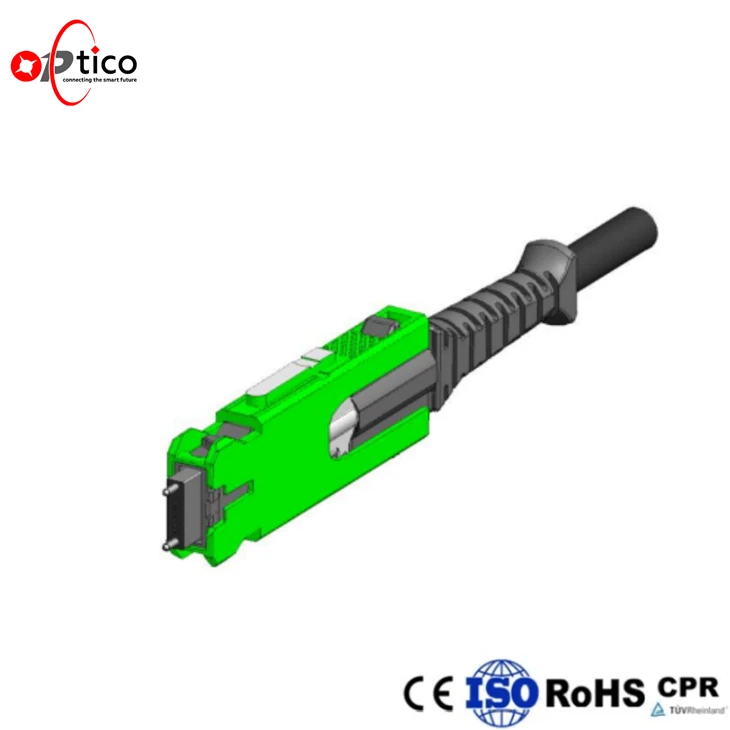

16F AR obložen SN MT kabl za testiranje:Dizajniran za optičko testiranje{0}}visoke gustine, ovaj sklop od 16-vlakana SN-MT® ima precizno udubljenu, AR-obloženu čeonu površinu za kontrolirano bez{6}}sparivanje. Smanjenjem povratne refleksije i minimiziranjem habanja krajnjeg-čelja tokom ponovljenih povezivanja, pomaže u održavanju stabilnog gubitka pri umetanju i ponovljivih rezultata ispitivanja. Kompaktni 16F interfejs podržava efikasno testiranje na više -traka i guste rasporede portova, što ga čini veoma pogodnim za validaciju primopredajnika, testiranje proizvodnje i aplikacije velike brzine AI i optičkog međusobnog povezivanja data centara.
Zašto odabrati AR-SN-MT kabl za testiranje?
AR-Obloženi SN-MT kabl za testiranje je dizajniran kao stabilan referentni interfejs za ponovljeno optičko testiranje, a ne kao standardni patch kabl za prenos podataka.
| Poređenje | Standardni SN-MT patch kabl | 16F AR-SN-MT kabl za testiranje |
| Test Interface | Standardni kraj konektora sa normalnim fizičkim kontaktom vlakana tokom parenja. | Udubljena, AR{0}}obložena krajnja strana vlakana sa kontrolisanim be-optičkim interfejsom. |
| Primarna uloga | Opće optičko povezivanje, patching i strukturirano kabliranje. | Referentno{0}}testiranje veze, validacija DUT-a i visoko-proizvodno testiranje. |
| Ponovljeno parenje | Krajnja strana konektora je podložna normalnom mehaničkom kontaktu i habanju tokom ponovljenih povezivanja. | Pomaže u smanjenju direktnog kontakta-jezgra vlakana na testnom interfejsu, štiteći DUT konektor tokom ponovljenog testiranja. |
| Stabilnost mjerenja | Nije posebno dizajnirano da smanji varijacije u vezi{0}}odraza u test linku. | AR premaz pomaže u smanjenju Fresnelove refleksije i varijacija{0}}povezanih s refleksijom u mjerenju gubitka-gubitaka i povrata{2}}umetanja. |
| Tipična primjena | Patching centara podataka, interkonekcije visoke{0}}gustine i regularne optičke veze za prijenos. | Validacija 400G, 800G i 1.6T modula, CPO{3}}srodno SN-testiranje MT interfejsa i na-optičkoj ploči ili matičnoj ploči-ocjenjivanje veze. |
Odaberite AR-obložen SN-MT kabl za testiranje kada:vaša putanja testiranja zahtijeva višekratnu upotrebu, stabilno referentno sučelje koje pomaže u zaštiti DUT-a i poboljšava ponovljivost testa tokom čestih ciklusa parenja.
Specifikacije proizvoda
| Physical Properties | Parametar | ||
| Fiber Count | 16F | ||
| Fiber Mode | SM (OS2) / MM (OM3 / OM4 / OM5) | ||
| Marka vlakana | Corning / YOFC | ||
| Konektor | SN{0}}MT | ||
| Konfiguracija premaza | Dvostrano-obloženo / jednostrano{1}}obloženo | ||
| Rod | Muško (M) / Žensko (Ž) | ||
| End-Lak za lice | APC / UPC | ||
| Polaritet | Tip A / B / C | ||
| Cable Jacket | PVC / LSZH / OFNP | ||
| Boja jakne | Žuta (SM) / Aqua (OM3) / Magenta (OM4) / Limeta zelena (OM5) / Prilagođeno | ||
| Prečnik kabla | 2,0 mm | ||
| Boot Boot | Crna / Crvena / Siva / Ostalo | ||
| Fiber Core Tip | Prilagođeno | ||
| Optical Properties | Parametar | ||
| Gubitak umetanja (dB) | Tipično mjereno | Low Loss | Ultra Low Loss |
| Približno . 0.20 dB | Manje ili jednako 0,40 dB | Manje ili jednako 0,35 dB | |
| Povratni gubitak (dB) | UPC / PC Veći ili jednak 50 dB; APC Veći ili jednak 65 dB | ||
| talasna dužina (nm) | SM: 1310 / 1550; MM: 850 / 1300 | ||
| Mehanička i ekološka svojstva | Parametar | ||
| Vlačna čvrstoća (N) | Dugoročno | Kratkoročno | |
| 70 N | 220 N | ||
| Trajnost parenja | Promjena gubitka prilikom umetanja (ΔIL) | Ciklusi parenja | |
| Manje ili jednako 0,20 dB | Min{0}} | ||
| Be-Geometrija bez kontakta | Air Gap | Core Recess | |
| Približno . 1.2 µm nakon parenja | 0.6-6.0 µm | ||
| Radna temperatura (stepen) | -20 do +70 | ||
| Temperatura skladištenja (stepen) | -40 do +85 | ||
Test arhitekture interfejsa
Za razliku od standardnog 16F SN-MT kratkospojnika, ovaj sklop je dizajniran oko DUT-sučelja za testiranje. AR-obložen SN-MT kraj je pozicioniran na mjestu gdje se ponavljaju pare i optičko mjerenje.
01 · REFERENTNA STRANA
Povezivanje testne opreme
Kraj koji nije-test se povezuje na odabrani port instrumenta, referentni kabl, adapter ili laboratorijsko ispitivanje.
02 · TEST STRANA
AR-Slojno SN-MT interfejs
DUT-16F SN-MT konektor koristi udubljeni, AR-obložen optički interfejs za kontrolisano beskontaktno optičko povezivanje.
03 · DUT SIDE
Interfejs uređaja visoke{0}}gustine
Kabl se spaja sa određenim SN-MT interfejsom uređaja, uključujući optičke module, CPO-orijentisane ispitne uređaje i paralelne-optičke sklopove.
Dizajniran za ponovljeni-poziciju parenja
U testnoj vezi, DUT veza se često spaja i prekida mnogo češće od ostalih interfejsa. Postavljanje AR-obloženog SN-MT kraja na ovu lokaciju pomaže u stvaranju više kontrolisanog mjernog interfejsa uz smanjenje direktnog kontakta-jezgra vlakana na DUT-vezi koja je okrenuta.
Jednostrani- ili dvostrani-interfejs za testiranje
Interfejs obložen AR- može se primijeniti na jednom ili oba kraja kabla u skladu s topologijom veze, lokacijom referentne veze i interfejsima koji zahtijevaju česte cikluse testiranja.
Karakteristike proizvoda
AR-Bes-obloženi interfejs za testiranje
Udubljena, AR-obložena krajnja strana vlakna stvara kontrolisano-beskontaktno optičko sučelje, pomažući u smanjenju Fresnelove refleksije i minimiziranju direktnog kontakta-jezgra vlakana tokom testiranja.

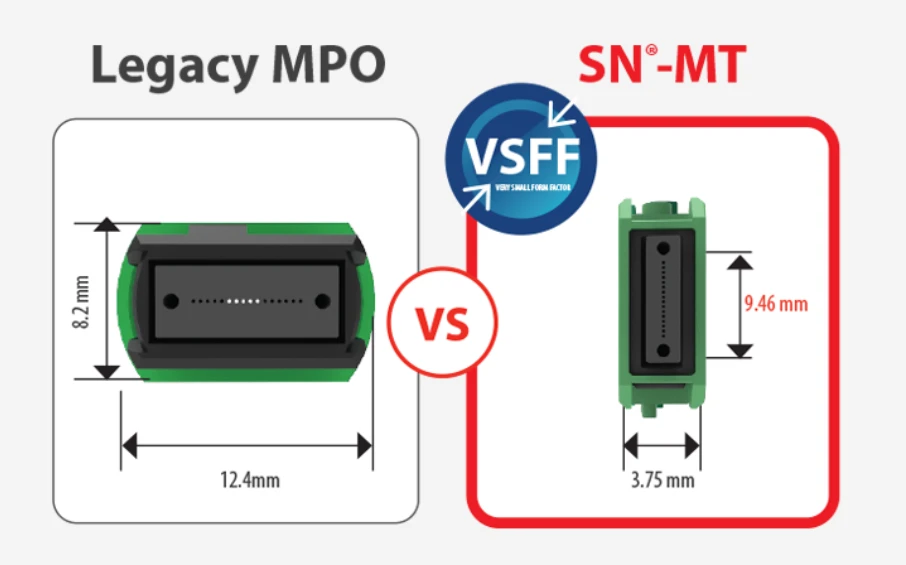

16F SN-MT VSFF testni interfejs
Kompaktni 16F SN-MT interfejs koristi preciznu MT čauru u otisku SN-formata, pružajući referentnu vezu visoke{3}}gustine za paralelno-optičko testiranje.
Štiti DUT i stabilizuje testiranje
Postavljen između opreme za testiranje i uređaja koji se testira, kabl pomaže u smanjenju varijacije mjerenja-na kraju DUT-a, odstupanja-gubitaka pri umetanju i{2}}odraza tokom ponovnog spajanja.
CPO i On-Provjera veze na ploči
SN-MT se koristi za gusto povezivanje na ivici, na ploči i na zadnjoj ploči CPO-orijentisanih sistema. Ovaj kabl za testiranje pruža odgovarajući referentni interfejs za procjenu tih veza visoke{3}}gustine.
Dizajnirano za napredno testiranje{0}}paralelne optike:16F AR-Obloženi SN-MT kabl za testiranje je pogodan za validaciju modula 400G, 800G i 1.6T, ispitivanje interfejsa vezanog za CPO-, verifikaciju panela visoke -zakrpe{8}}zakrpe i na-optičkoj vezi{0} ocjenjivanju{0}
ProizvodPrijave
{0}}Testiranje podatkovnog centra velike brzine
100% testirano prije isporuke
Naši proizvodi prolaze kroz sveobuhvatno testiranje prije otpreme kako bismo osigurali visoku-kvalitetu isporuke našim kupcima.
IL/RL test
Test polariteta
Kraj{0}}površinski test
Temperaturni test
Certifikati
CE
CPR
(1)-01.png?size=270x0 "ISO")
ISO
RoHS
