Tehnologija multipleksiranja s gustom podjelom valnih duljina (Dense Wavelength Division Multiplexing), poznata i kao DWDM, odnosi se na tehnologiju prijenosa podataka optičkim vlaknima. Ova tehnologija koristi valnu duljinu lasera za paralelni prijenos prema bitovima ili prijenosu nizova. Podaci se prenose optičkim vlaknom. DWDM je važan dio mreže optičkih vlakana. Omogućava protokole IP, ATM i sinhrone optičke mreže / sinhronizovane digitalne sekvence (SONET / SDH) za prenos e-pošte, videa, multimedije, podataka i glasovnih podataka putem jedinstvenog prenosa optičkih vlakana.
Parametar | 4 kanala | 8Channel | 16 Kanal | |||
Mux | Demux | Mux | Demux | Mux | Demux | |
Talasna dužina kanala (nm) | 1270~1610 | |||||
Tačnost centralne talasne dužine (nm) | ±0.5 | |||||
Razmak kanala (nm) | 20 | |||||
Opseg kanala Pass (@-0,5 dB propusnost (nm) | & gt; 14 | |||||
Gubitak umetanja (dB) | ≤1.4 | ≤2.6 | ≤5.0 | |||
Ujednačenost kanala (dB) | ≤0.5 | ≤0.5 | ≤0.5 | |||
Talasanje kanala (dB) | 0.3 | |||||
Izolacija (dB) U susjedstvu | N/A | & gt; 30 | N/A | & gt; 30 | N/A | & gt; 30 |
| Nije susjedno | N/A | & gt; 40 | N/A | & gt; 40 | N/A | & gt; 40 |
Temperaturna osjetljivost pri gubitku umetanja (dB/℃) | & lt; 0,005 | |||||
Promjena temperature valne duljine (nm/℃) | & lt; 0,002 | |||||
Gubitak ovisan o polarizaciji (dB) | & lt; 0,1 | |||||
Disperzija načina polarizacije (PS) | & lt; 0,1 | |||||
Direktivnost (dB) | & gt; 50 | |||||
Povratni gubitak (dB) | & gt; 45 | |||||
Rukovanje maksimalnom snagom (mW) | 500 | |||||
Radna temperatura (℃) | -5~+75 | |||||
Temperatura skladištenja (℃) | -40~85 | |||||
Dimenzije pakovanja (mm) | 1. L100 x Š80 x V10 (2 CH ~ 8CH modul) | |||||
| 2. L120xW800xH18 (9 CH ~ 18CH modul) | ||||||

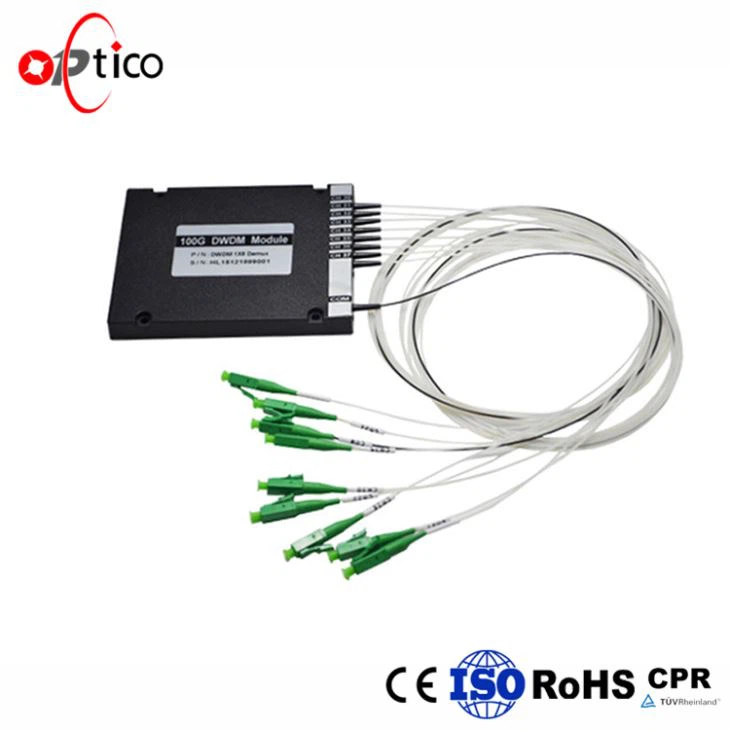

Multiplekser s gustom podjelom talasnih dužina (DWDM) zasnovan je na tehnici membranskog filtera i vlasničkom dizajnu ambalaže od mikro-optike koja ne povezuje metale, koji se povezuje bez fluksa, unutar ITU talasnih dužina za postizanje uzlazne i donje veze. Omogućuje središnju valnu duljinu ITU kanala, mali gubitak pri umetanju, visoku izolaciju kanala, nisku potrošnju energije, široke karakteristike propusnog opsega, bez petlje ljepila, odličnu toplinsku stabilnost i pouzdanost itd. U telekomunikacijskom mrežnom sistemu može se koristiti za uplink ili downlink optički signal.
Karakteristike
1) Mali gubitak umetanja
2) Izolacija visokih kanala
3) Optička staza bez epoksida
4) Odlična toplinska stabilnost i pouzdanost
5) usklađenost telcordia GR-1221 i RoHS standard zaštite okoliša
Aplikacija
1) DWDM mreža
2) Add/Drop sistem
3) CATV Fiberoptic System
4) Metro/pristupna mreža
5) Optičko pojačalo
Informacije o narudžbi
Konfiguracija | Kanal br. | Channel | Vrsta kosa | Dužina vlakana | Dimenzije (mm) | Konektor |
M=Mux D=Demux | 04=4 kanala 08=8 kanal 16=16 Kanal N=N kanal …… | 27=1270nm 47=1470nm 49=1490nm …… 61=1610 nm SS=poseban… | 0=250um 1=900um 2=2,0 mm | 1=1m | 1=D100 x Š80 x V10 2=L120xW80xH18 3=19 1U stalak | 0=Nema 5=ostalo |
